用途： 本機適合5類、6類網絡線退扭對絞用。
USE： This machine is suitable for untwisted pair twisting of Category 5 and Category 6 network cables.

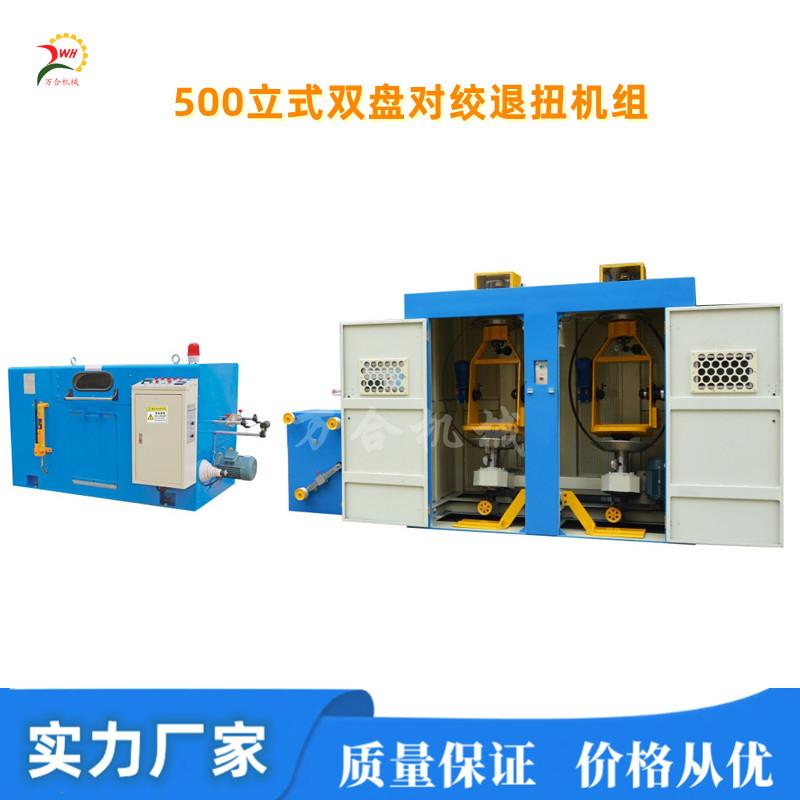

Φ500~630雙頭立式退扭機+高速對絞機
一、用途 Application：
本機適合5類、6類網絡線退扭對絞用。
二、技術特點 Technique Feature：
2.1使用對絞時，芯線位置交錯精準，扭轉力均衡。
2.2放線張力張力恒定，退扭轉速自動跟蹤對絞速度。
2.3雙盤立式退扭工作效率高，絞弓經久耐用。
三、技術參數 Technique specifications：
型號 | WH-TJ Φ500 | WH-TJ Φ630 | ||
Φ500臥式退扭機 | Φ500對絞機 | Φ630臥式退扭機 | Φ630對絞機 | |
導體直徑 | Φ0.5~1.2mm | Max 2.0mm | Φ0.5~1.2mm | Max 2.0mm |
絞合外徑 | Max 4.0mm | Max 4.0mm | Max 4.0mm | Max 6.0mm |
節距范圍 | Max 50%退扭率 | 5-40mm變換齒輪 | Max 50%退扭率 | 7.2~53.97㎜ |
轉 速 | Max 1000RPM | Max 2000RPM | Max 750RPM | Max 1500RPM |
線 速 | Max 300m/min | Max 300M/min | Max 300m/min | Max 300M/min |
張 力 | 擺臂式張力 | 磁粉張力 | 擺臂式張力 | 磁粉張力 |
線盤升降 | 減速電動式，設上下到位接近開關保護 | 液壓升降 | 減速電動式，設上下到位接近開關保護 | 液壓升降 |
馬達變頻器 | 5.5KW | 5.5KW | 7.5KW | 7.5KW |
適用線軸 | Φ500mm×375mm | Φ630mm×475mm | ||
剎車系統 | 電磁剎車，內外部斷線時自動剎車 | |||
排 線 | 軸承式排線，排距、排幅可調 | |||
